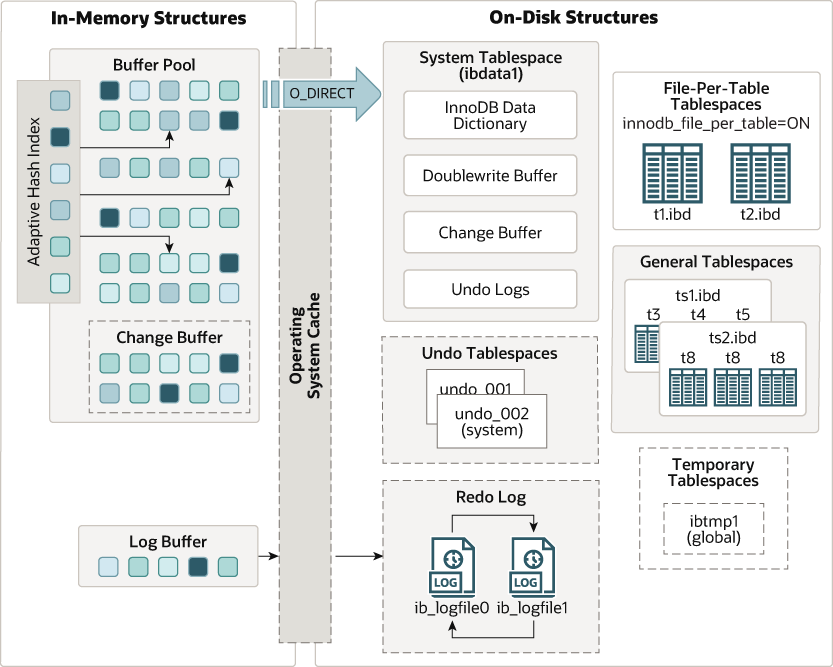

整体架构

（图片来自MySQL官网：https://dev.mysql.com/doc/refman/5.7/en/innodb-architecture.html (opens new window)）

内存结构

缓冲池（Buffer Pool）

Buffer Pool用于缓存数据和索引，减少磁盘访问，提高查询速度。

Buffer Pool是一个链表实现的数据页（默认大小16k），每个数据页可以存多行数据。当需要查询数据时，会先从Buffer Pool中查找，如果没有查到数据，会读取磁盘文件进行查找，然后将查询到的数据写入Buffer Pool。

由于服务器的内存是有限的，当Buffer Pool内存不足时，会通过LRU算法（优化算法）淘汰掉最长时间没有使用的数据。

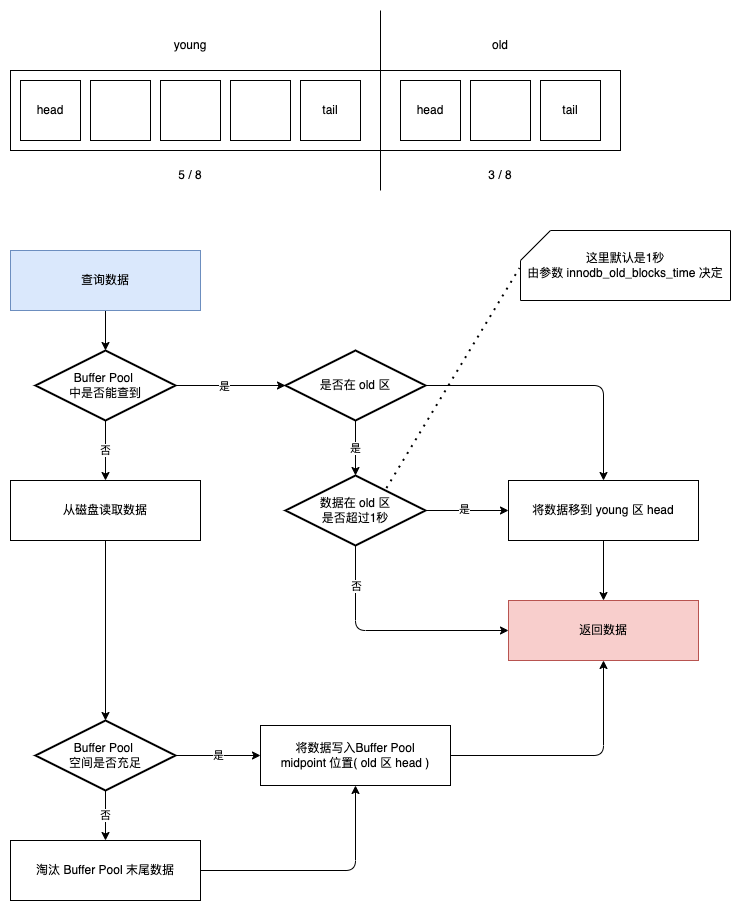

优化的LRU算法：Buffer Pool划分为young区和old区，young占5 / 8，old占 3 / 8。当内存不足时，会淘汰掉链表末尾的数据，然后将新查询到的数据放在old区域的头部。总体流程如下图。

(图中忽略了 Change Buffer merge 的过程，下面会提到)

监控

SHOW ENGINE INNODB STATUS \G;

----------------------
BUFFER POOL AND MEMORY
----------------------
Total large memory allocated 2198863872
Dictionary memory allocated 776332
Buffer pool size   131072
Free buffers       124908
Database pages     5720
Old database pages 2071
Modified db pages  910
Pending reads 0
Pending writes: LRU 0, flush list 0, single page 0
Pages made young 4, not young 0
0.10 youngs/s, 0.00 non-youngs/s
Pages read 197, created 5523, written 5060
0.00 reads/s, 190.89 creates/s, 244.94 writes/s
Buffer pool hit rate 1000 / 1000, young-making rate 0 / 1000 not
0 / 1000
Pages read ahead 0.00/s, evicted without access 0.00/s, Random read
ahead 0.00/s
LRU len: 5720, unzip_LRU len: 0
I/O sum[0]:cur[0], unzip sum[0]:cur[0]

各参数含义，可以查看上面的官方文档，其中一个很重要的指标Buffer pool hit rate是内存命中率，需要特别关注下。如果对性能要求比较高，最好能达到 99%。

Buffer pool的大小通过参数innodb_buffer_pool_size来设置（单位字节），通常可以设置为物理内存的60% ~ 80%。

查询innodb_buffer_pool_size大小

SELECT @@innodb_buffer_pool_size/1024/1024/1024 as 'buffer_pool_size_GB';

参考：

• https://dev.mysql.com/doc/refman/5.7/en/innodb-buffer-pool.html (opens new window)
• https://dev.mysql.com/doc/refman/5.7/en/innodb-buffer-pool-resize.html (opens new window)
• https://time.geekbang.org/column/article/79407 (opens new window)

写（修改）缓冲（Change Buffer）

Change Buffer用于缓存DML（update、insert、delete）操作，减少磁盘IO。会占用 Buffer Pool的一部分空间。

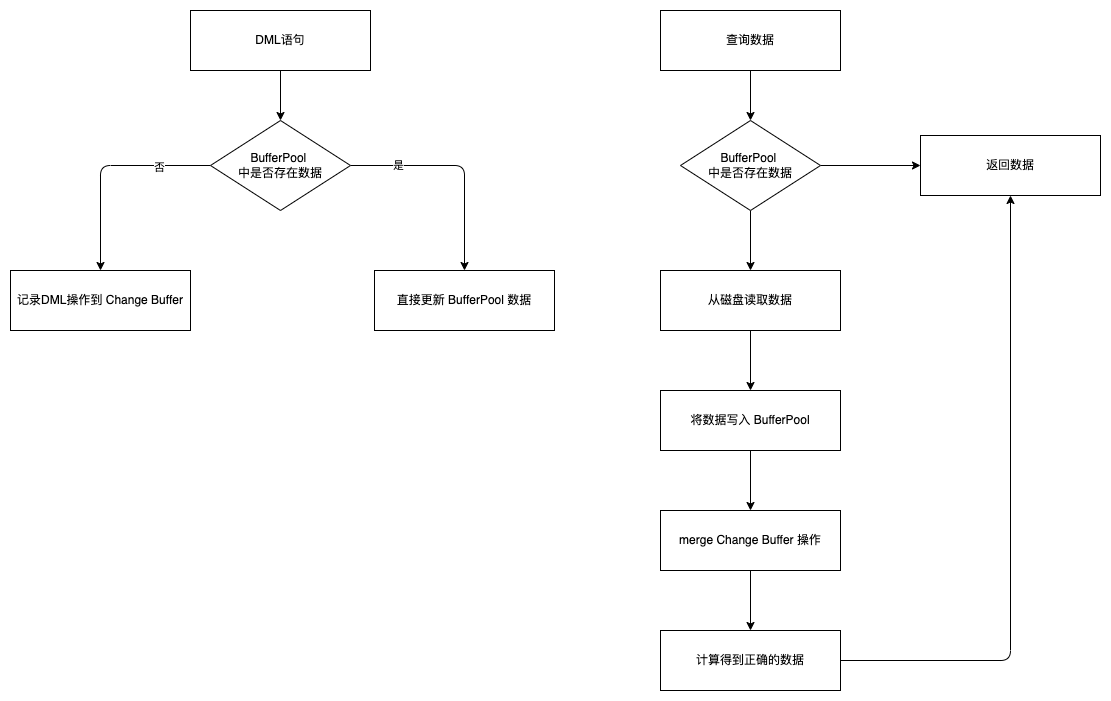

当执行一个DML操作时，会先判断Buffer Pool中是否有对应数据，如果有，则直接更新Buffer Pool中的数据。如果没有，则将这个操作缓存到Change Buffer中。在下一次查询该数据的时候，会从磁盘读取数据（因为之前在Buffer Pool也没有数据），然后把数据页写入Buffer Pool，再将Change Buffermerge到对应数据页（磁盘的数据是旧的，merge后得到正确的值）。除此之外，MySQL 后台线程也会定期 merge（这样可以把多次IO合并成一次，提高性能）。

（便于理解，图中忽略了 BufferPool 内存淘汰策略，可以结合上面的图一起理解）

需要注意的是，如果数据包含唯一索引，是无法使用Change Buffer的，因为唯一索引需要从磁盘读取数据才能判断数据是否唯一。

另外对于写入数据后马上就需要查询的数据页不适合使用Change Buffer，因为在下次读取的时候也是需要从磁盘读取数据（Buffer Pool不存在该数据），然后执行Change Buffermerge。

相关参数

• innodb_change_buffer_max_size

  占用Buffer Pool多少百分比的空间，默认25，即：占Buffer Pool25%的空间

• innodb_change_buffering

  哪些操作可以使用Change Buffer，可以设置的值：all, none, inserts, deletes, changes, purges

监控

SHOW ENGINE INNODB STATUS\G

-- 相关参数含义查看官方文档
-------------------------------------
INSERT BUFFER AND ADAPTIVE HASH INDEX
-------------------------------------
Ibuf: size 1, free list len 0, seg size 2, 0 merges
merged operations:
 insert 0, delete mark 0, delete 0
discarded operations:
 insert 0, delete mark 0, delete 0
Hash table size 4425293, used cells 32, node heap has 1 buffer(s)
13577.57 hash searches/s, 202.47 non-hash searches/s

参考：

• https://dev.mysql.com/doc/refman/5.7/en/innodb-change-buffer.html (opens new window)
• https://time.geekbang.org/column/article/70848 (opens new window)

自适应哈希索引（Adaptive Hash Index）

InnoDB 索引使用的是B+Tree，查询复杂度是 O(logN)，为了提高查询效率，MySQL 为热点数据构建了一个哈希索引，提高查询效率。

自适应哈希索引只能用于等值查询。

自适应哈希索引更新需要加锁，在5.7版本之前，只有一个锁来控制，5.7版本之后，使用了分区，类似 java 里面的 ConcurrentHashMap 分段锁，减小了锁的粒度，同分区才会有锁竞争。

我们可以通过监控，观察每个分区等待锁的线程数，如果等待线程过多，反而降低了性能，可以调整分区数量或关闭自适应哈希索引。

相关参数

• innodb_adaptive_hash_index: 是否开启自适应哈希索引，默认开启

  set global innodb_adaptive_hash_index=off/on

• innodb_adaptive_hash_index_parts: 分区数量，默认8

参考：

• https://dev.mysql.com/doc/refman/5.7/en/innodb-adaptive-hash.html (opens new window)

日志缓冲（Log Buffer）

Log Buffer 是写入磁盘日志数据的内存缓存区，作用是合并多条记录到一次磁盘IO中，减少IO次数，提高性能。

例如：在一个事务中需要修改多个记录，可以把多个记录的写操作合并在一次磁盘IO中。当然也可以把多个事务的多个记录合并到一次IO（有数据丢失风险，可以通过参数配置）

相关配置项

• innodb_log_buffer_size缓冲区大小，默认16MB，官方文档：https://dev.mysql.com/doc/refman/5.7/en/innodb-parameters.html#sysvar_innodb_log_buffer_size (opens new window)
• innodb_flush_log_at_trx_commit日志刷盘机制，默认是1，官方文档：https://dev.mysql.com/doc/refman/5.7/en/innodb-parameters.html#sysvar_innodb_flush_log_at_trx_commit
  • 0: 每秒刷盘，在 mysqld 崩溃的情况下，可能丢失1秒数据
  • 1: 在提交事务时刷盘，ACID事务保障，数据不丢失
  • 2: 每次事务提交时写入OS Cache，并且每隔1秒调用 flush 写入磁盘文件，在机器断电的情况下会丢失1秒数据

参考：

• https://dev.mysql.com/doc/refman/5.7/en/innodb-redo-log-buffer.html (opens new window)

磁盘结构

• 表(Tables)
• 索引(Indexs)
• 表空间(Tablespaces)
• 数据字典(InnoDB Data Dictionary)
• 双写缓冲(Doublewrite Buffer)
• 重做日志(Redo Log)
• 撤销日志(Undo Logs)

https://dev.mysql.com/doc/refman/5.7/en/innodb-on-disk-structures.html (opens new window)
